Q-Line Dijital Kesici
Q-Line, modern üretim ortamlarında maksimum verimlilik, üstün hassasiyet ve güvenilir otomasyonu temsil eder. Zorlu endüstriyel uygulamalar için geliştirilen bu Zünd dijital kesim sistemleri serisi, olağanüstü kesim kalitesi, yüksek proses güvenilirliği ve akıllı iş akışı entegrasyonu sunar. Yenilikçi teknoloji ve sağlam yapısı sayesinde Q-Line, baştan sona yüksek verimlilik sağlayarak yüksek hacimli ve değişken üretim ortamlarında kusursuz ve esnek bir çalışma sağlar.
Q-Line’ın üretiminizi bir üst seviyeye taşımanın birçok yolunu keşfedin!

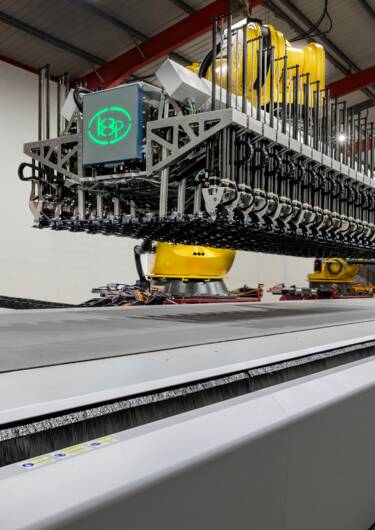

Aero Q-Line - Otomatikleştirilmiş, endüstriyel ölçekli üretimde kusursuz entegrasyon
Aero Q-Line, yüksek otomasyonlu üretim ortamlarında verimlilik açısından yeni standartlar belirler. Endüstriyel iş akışlarının ayrılmaz bir parçası olarak, kusursuz veri entegrasyonu ve maksimum işleme verimliliği sağlar. Gelişmiş mühendisliği sayesinde Aero Q-Line, kompozitler gibi çok zorlu malzemeleri bile en yüksek hassasiyet ve işlem güvenilirliğiyle kolayca kesebilir. Havacılık ve uzay endüstrisinde, otomotiv sektöründe veya diğer yüksek performanslı uygulamalarda, Aero Q-Line endüstriyel düzeyde sürekli olarak yüksek kalite sunar.
Paketleme ve teşhirler için maksimum verimlilik
Q-Line, ambalaj ve teşhir uygulamalarında benzersiz verimlilik, esneklik ve otomasyon sunar. Prototiplemeden yüksek hacimli üretime kadar birçok farklı malzemenin yüksek hassasiyetle kesilmesini sağlar. Dijital iş akışlarına mükemmel bir şekilde entegre olur, üretim hızlarını artırırken aynı zamanda malzeme kullanımını ve maliyetleri azaltır. Ambalaj üreticileri, son derece kısa kurulum süreleri ve maksimum tekrarlanabilirlikten yararlanır; bu da en üst düzeyde uygun maliyetli ve sürdürülebilir üretim anlamına gelir.
Kesici boyutları
Q-Line üç farklı boyutta mevcuttur. Üretim süreçlerinize ve malzeme boyutlarınıza uygun makine boyutunu seçin – ister 1. parti, ister küçük ister büyük seri üretim yapın.
Q 18-32 D
Çalışma alanı genişliği (mm)
1800
Uzunluk (mm)
3200
Q 22-32 D
Çalışma alanı genişliği (mm)
2270
Uzunluk (mm)
3200
Q 32-32 D
Çalışma alanı genişliği (mm)
3210
Uzunluk (mm)
3200
Dijital araç yönetimi
Q-Line Takım Yönetimi, dijital sonlandırma işlemlerini her zamankinden daha ekonomik hale getiriyor. Takım yönetimi, basit ve otomatik süreçleri garanti eden Takım Yönetimi İstemcisi Tomac tarafından tamamen yönetiliyor. Takım ön ayarı ve montajının dijital ağ üzerinden gerçekleştirilmesi, takım yönetimini optimize ediyor ve değerli zamandan tasarruf sağlıyor.
AUTOMO, çok çeşitli takımlarla uyumludur. Farklı uygulama gereksinimlerini en iyi şekilde karşılamak için modüller iki versiyonda mevcuttur.
AUTOMO, birçok farklı takım için taşıyıcı modül görevi görür. Uyumlu Zünd takımları çok çeşitli uygulamalarda kullanılabilir ve farklı özellikler gerektirir.

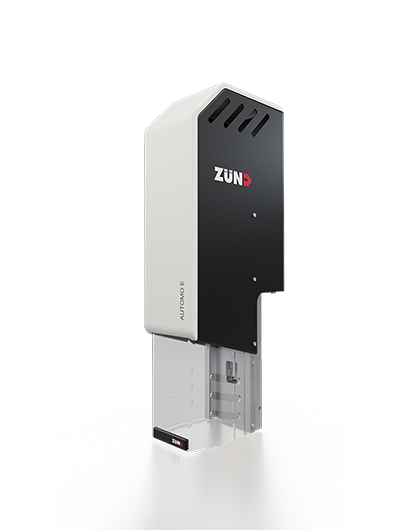

AUTOMO E
AUTOMO E taşıyıcı modülü, maksimum hızlanma ve işleme hızı için en yeni tahrik teknolojisine sahiptir. AUTOMO E, 20 kg/44 lb’ye kadar mükemmel aşağı yönlü basınç sağlar.
- Ağırlık: 5,8 kg | 12,8 lb
- Ayarlanabilir sıkıştırma kuvveti: 20 kg’a kadar
- Kaldırma hızı: 500 mm/sn | 20 inç/sn
- Z ivmesi: 10 m/sn² | 33 ft/sn²
- Pnömatik sıkıştırma sistemi (takım sabitleme), takım magazininden takımların otomatik olarak alınması/değiştirilmesi
- Q-Line ile uyumlu
AUTOMO L
AUTOMO L, CRETO 150 gibi büyük takımlar için taşıyıcı modüldür, ancak aynı zamanda en yeni nesil diğer tüm takımları da taşıyabilir. Yeni geliştirilen motor tahriki, 50 kg / 110 lbs’ye kadar aşağı yönlü basınç üretebilir.
- Ağırlık: 7,2 kg | 15,9 lbs
- Ayarlanabilir sıkma kuvveti: 50 kg’a kadar
- Kaldırma hızı: 300 mm/sn | 12 inç/sn
- Z ivmesi: 10 m/sn² | 33 ft/sn²
- Pnömatik sıkma sistemi (takım sabitleme), takım magazininden takımların otomatik olarak alınması/değiştirilmesi
- Q-Line ile uyumlu
Üniversal Kesme Aleti, birçok farklı malzeme türünü (Thru Cut ile) hassas ve verimli bir şekilde işleyebilir.
UNITO, sürükleme bıçaklarıyla kesim yapmak için çok yönlü bir alettir. Çok çeşitli malzemeleri doğrudan kesmek için mükemmeldir. Sürükleme bıçaklarının kullanımı, çok yüksek işleme hızları sağlar.
- Tek alet, iki işleme yöntemi – kesme ve çizme
- Ortalanmış UNITO C-6 (0,63 mm) ve UNITO C-15 (1,5 mm) sürtünme bıçaklarına uygundur
- Merkezden kaçık UNITO E-6 (0,63 mm) ve UNITO E-15 (1,5 mm) sürtünme bıçaklarına uygundur

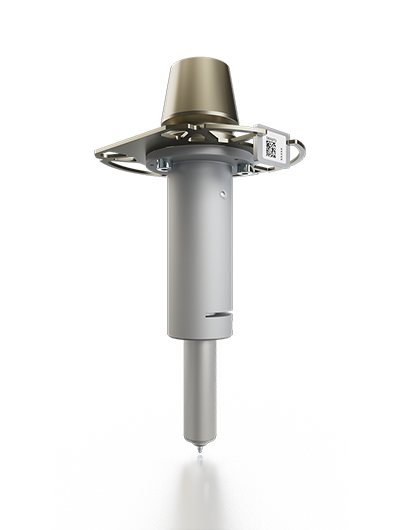

DRAWTO, tekstil, deri, kauçuk veya teflon üzerine hassas işaretleme ve çizim yapmak için uygun maliyetli bir araçtır.
DRAWTO bir çizim ve işaretleme aracıdır. DRAWTO’yu kullanarak farklı malzemelere kolayca montaj kalemleri, tire sembolleri veya harfler ekleyebilirsiniz. DRAWTO, farklı kalınlıklarda tükenmez kalem yedekleri veya keçeli kalemler gibi standart çizim araçlarını ve kartuşlarını destekler.
Esas olarak tekstil ve deri endüstrilerinde desen oluşturmak için kullanılır.
- Tükenmez kalem kartuşlarını/dolumlarını destekler
- Kolay kartuş değişimi/değişimi

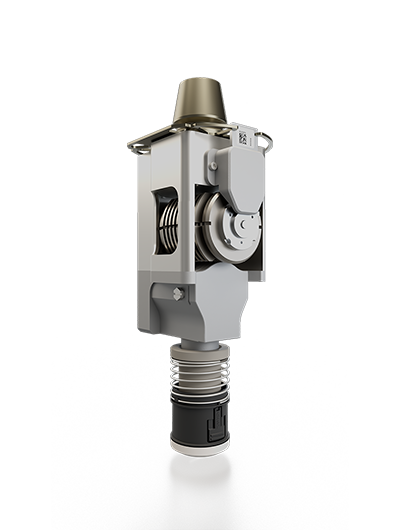

ELOSTO, salınımlı kesim için tasarlanmıştır. Güçlü, hava soğutmalı elektrikli tahrik sistemi, çok yüksek RPM seviyelerine ulaşarak maksimum kesme hızları ve dolayısıyla inanılmaz derecede verimli bir kesim sağlar. ELOSTO, uygulamaya bağlı olarak 0,5 mm, 1 mm, 2,5 mm veya 5 mm strok seçenekleriyle mevcuttur.
- ELOSTO 5
Bıçak stroku 0,5 mm - ELOSTO 10
Bıçak stroku 1,0 mm - ELOSTO 25
Bıçak stroku 2,5 mm - ELOSTO 50
Bıçak stroku 5,0 mm - 0,63 ve 1,5 mm kalınlığında salınımlı bıçaklara uygundur
- Güçlü elektrikli tahrik, hava soğutmalı
Q-Line - Teknik yeniliklere genel bakış

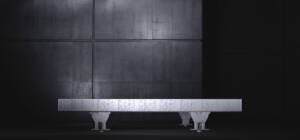

Altyapı
Q-line alt yapısı, son derece sağlam mineral dökümden üretilmiştir. Her türlü yük seviyesini kaldırabilir ve son derece yüksek hızlarda bile olağanüstü akıcı çalışma ve maksimum kesme hassasiyeti sağlar.

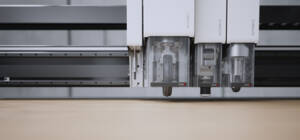

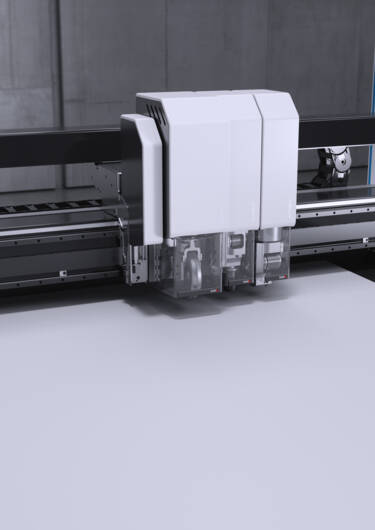

Modüller

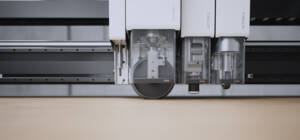

AUTOMO E ve AUTOMO L modülleri yeni nesil aletlerle uyumludur. AUTOMO E’nin özel gücü, aletleri indirme ve kaldırma hızında yatar. AUTOMO L ise tamamen kuvvet odaklıdır. Biraz daha büyüktür ve 500 N’luk aşağı yönlü basınç uygulayabilir.
INCAM

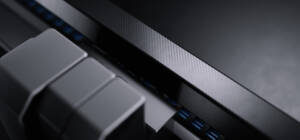

CFR polimerlerinden yapılmış kirişler
Kirişler, karbon fiber takviyeli polimerlerden üretilmiştir, bu da onları çok hafif ama son derece güçlü kılar. Bu, en zorlu malzemelerin bile en yüksek hızlarda ve en yüksek kalite seviyelerinde işlenebileceği anlamına gelir.
Operasyon
İş istasyonu, daha sezgisel kesici kontrolü için bir dokunmatik ekranla birlikte gelir. Zünd Cut Center ZCC’nin en yeni 4.0 sürümü, akıllı takım yönetimi için el tipi tarayıcı ve modül taşıyıcısını manuel olarak hareket ettirmek için bir kumanda kolu, sistemin mümkün olduğunca kullanıcı dostu bir şekilde çalıştırılmasını sağlar.

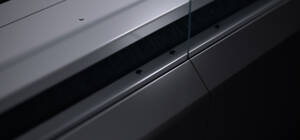

Güvenlik konsepti
Q-Line, kullanıcı güvenliğine daha fazla önem veren özelliklerle doludur. Zünd, bu gerçeği büyük ölçüde dikkate almış ve Q-line kesiciler için gelişmiş bir güvenlik konsepti geliştirmiştir. Otomatik olarak inen koruyucu perdeler, üretim sırasında erişimi engellerken çalışma alanının net bir şekilde görülmesini sağlar. Bir ışık perdesi ek bir sanal bariyer oluşturur ve kirişlerin her iki tarafında da, işleme sırasında etkinleştirilen ve çıkıntılı malzeme kenarlarını zamanında tespit eden ışık bariyerleri bulunur. Q-Line kesiciler, 2006/42/EC sayılı Avrupa Makine Direktifi uyarınca Alman Sosyal Kaza Sigortası (DGUV) kuruluşu tarafından test edilmiş ve sertifikalandırılmıştır.

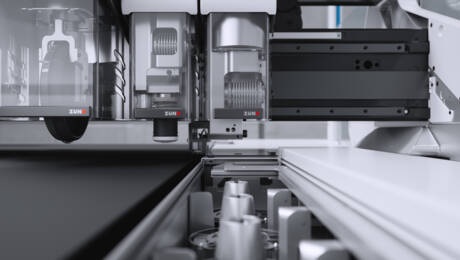

Otomatik araç yönetimi
Takım magazinleri toplam yedi yuvaya sahiptir. Bu, kullanıcının takım kullanımını önceden planlayarak makine kullanımını en üst düzeye çıkarmasını ve gözetimsiz üretim süresini önemli ölçüde uzatmasını sağlar. Takım değişimleriyle ilgili manuel müdahaleler en aza indirilir. Entegre DMC tarayıcı, takımların türünü ve konumunu otomatik olarak algılar. Sonuç olarak, belirli bir işe manuel takım ataması yapılmaz ve hatalı takım atamaları geçmişte kalır.
