G3 Dijital CNC Kesici
Maksimum esneklik için
modüler tasarım
Kesim çözümlerimizin olağanüstü modülerliği gerçekten eşsizdir. Zünd G3 sisteminizi, değişiklikler ve yükseltmelerle her zaman yeni gereksinimlere uyarlayabilirsiniz. Zünd’ün modüler tasarım konsepti, belirli üretim ihtiyaçlarını karşılayacak şekilde yapılandırılmış, size özel bir kesim çözümü oluşturmanıza olanak tanır. Zünd kesiciler güvenli bir yatırımdır ve maksimum değer koruması sunar.

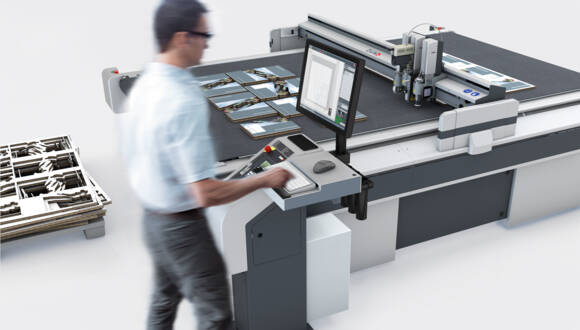

G3 Serisine Genel Bakış
G3’ün yapısı ve tasarımı, müşterilerimizin ihtiyaçlarına göre tasarlanmıştır. Basit, kullanıcı dostu ve ergonomik kullanımlar bunun sonucudur. G3’ün akıllı güvenlik özellikleri, operatörü aktif olarak destekler ve yalnızca kesinlikle gerekli olduğunda devreye girer.
G3 düz yataklı kesici, hassas bir makinedir. Tahrik sistemlerinden bıçaklara kadar her şeyin arkasında yenilikçi teknolojiler bulunur ve tüm bileşenler mükemmel bir şekilde koordine edilmiştir. İşlerinizi en yüksek kalite seviyesinde, ekonomik ve verimli bir şekilde üretin. Müşterileriniz sonuçlardan çok memnun kalacak.
G3 kesme sisteminin genel verimliliği rakipsizdir. Bunu, akıllı kontrol teknolojisi, sağlam makine bileşenleri ve gelişmiş kesme teknolojisi kullanımıyla başarıyoruz. Tüm bileşenler mükemmel bir şekilde koordine edilmiştir.
G3 kesici serisinin fiyat-performans oranı olağanüstü. Sadece en modern teknolojileri ve en yüksek kaliteli bileşenleri kullanıyoruz. G3 kesicinin esnekliği, güvenilirliği ve kalitesi, sektördeki hiçbir rakip tarafından karşılanamaz.

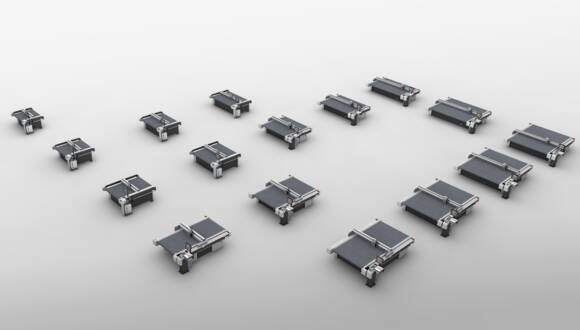

G3 Serisi Ölçüler
Uygulamanıza uygun mükemmel makineyi seçmek için 11 farklı boyuttan birini seçin.
M
Genişlik (mm/inç )
1330 / 52
Uzunluk (mm/inç)
1600, 2500 / 63, 98
L
Genişlik (mm/inç )
1800 / 70
Uzunluk (mm/inç)
2500, 3200 / 98, 126
XL
Genişlik (mm/inç )
2270 / 89
2XL
Genişlik (mm/inç )
2740 / 107
Uzunluk (mm/inç)
1600, 3200 / 63, 126
3XL
Genişlik (mm/inç )
3210 / 126
Uzunluk (mm/inç)
1600, 2500, 3200 / 63, 98, 126

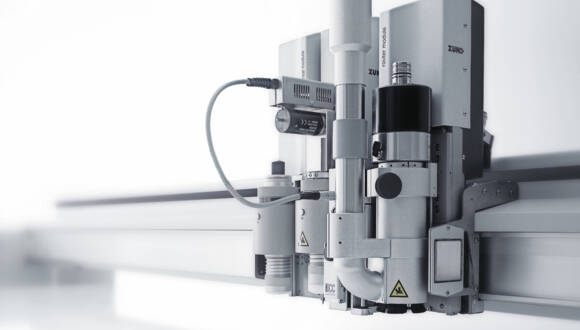

Zünd G3 – mükemmellik detaylarda gizlidir

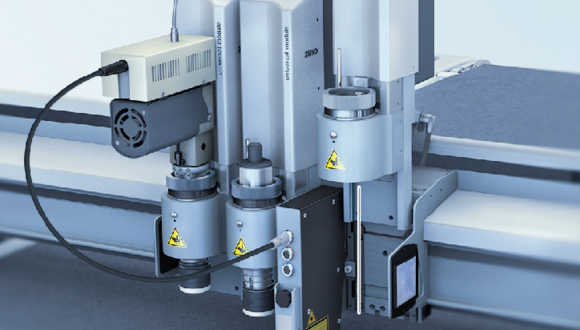

G3 kesicinizin hangi işlevleri yerine getirmesi gerektiğini tanımlayın ve modüler Zünd takımlarınızı buna göre yapılandırın.

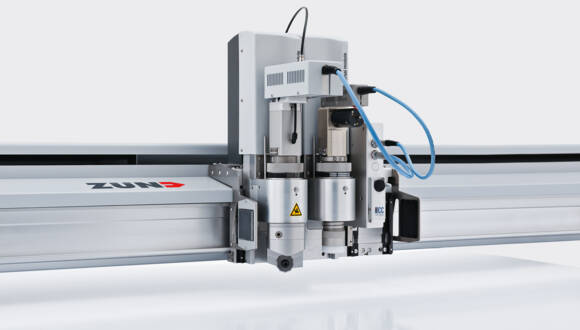

Hızlı, hassas, zamandan tasarruf sağlayan: Bıçaklar, freze uçları ve katlama disklerinin kurulumu tamamen otomatik bir başlatma sistemiyle gerçekleşir. Doğru kesme derinliklerini belirlemek için artık manuel ayarlamalara gerek yoktur. ITI Başlatma Sistemi, işlemi hızlı ve hassas hale getirir.

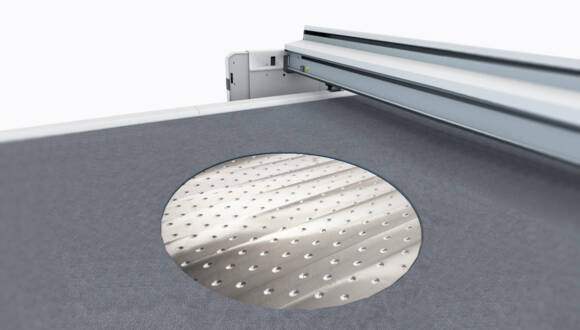

Enerji tasarruflu vakum türbinleri, kesme işlemi sırasında malzemenin güvenilir bir şekilde tutulmasını sağlar. Vakum alanı, makinenin genişliği boyunca ayrı ayrı açılıp kapatılabilen bölgelere ayrılmıştır.
G3 kesme sisteminde, 110 mm/4,3 inç kalınlığa kadar malzemeleri işleyebilirsiniz. İhtiyaçlarınıza bağlı olarak, G3 60 veya 120 mm/1, 2 veya 4 inç ışın yüksekliğiyle yapılandırılabilir. Bu, üretim iş akışınızda daha fazla esneklik ve çok yönlülük anlamına gelir.

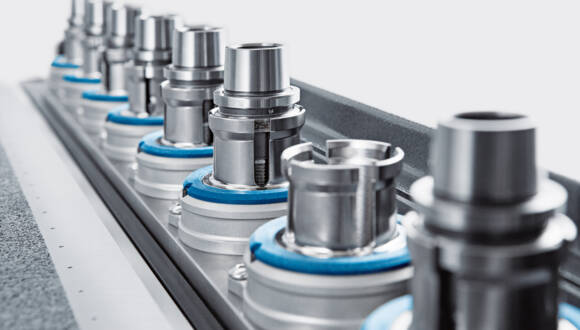

Otomatik freze ucu/takım değiştirici ARC, kurulum sürelerini önemli ölçüde azaltır ve takım kullanımını kolaylaştırır. Şarjör, sekiz adede kadar farklı kesme, parlatma veya gravür ucu alabilir. İşleme için gereken uçlar, her kullanımdan sonra otomatik olarak çıkarılır, sabitlenir, başlatılır ve temizlenir. ITI başlatma sistemi, her takım değişiminden sonra sıfır noktasını kontrol ederek mükemmel tutarlılıkta frezeleme derinlikleri sağlar.
Modüler, esnek ve uyarlanabilir yüksek performanslı modüller
Her uygulama için doğru modüller ve araçlar.

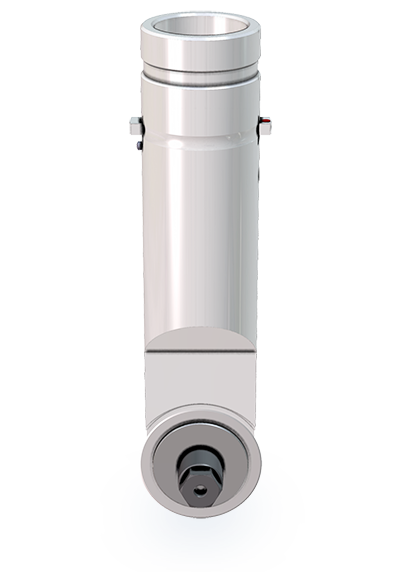

Zünd HSS döner bıçakları (ø 28 mm/1,1 inç) PU kesme altlığı üzerinde kullanmak için motorsuz alet. Tekerlek Bıçak Takımı, cam ve karbon fiber ile teknik tekstillerin tek katlı kesimi için verimli ve uygun maliyetli bir alet seçeneğidir. Bu alette HSS çelik bıçakların kullanılması, çok yüksek işleme hızları ve temiz, verimli bir kesme işlemi sağlar.
Kesme işlemi basınç modunda yapılır. Basınç ayarları, malzeme özelliklerine ve istenen kesim kalitesine tam olarak uyacak şekilde ayarlanabilir. Kesme yüzeyinin hasar görmesini önlemek için bu aletle birlikte özel bir PU (poliüretan) altlık kullanılır.
- Yüksek kesme hızları
- Döner, yüksek hızlı çelik bıçaklar (HSS) kullanır
- İşleme, vakumlu baskı olmadan mümkündür
- Temiz, verimli kesme işlemi
- Özel poliüretan kesme altlığı
- G3 ve D3 ile uyumludur

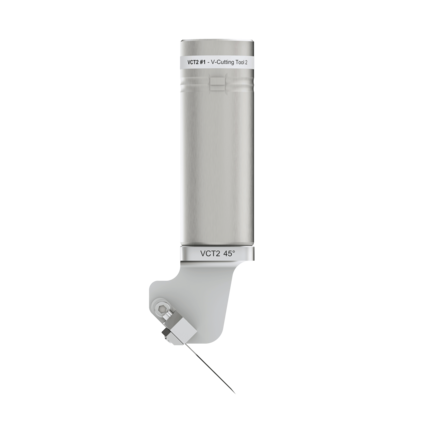

V-Kesme Aleti, karton, köpük çekirdekli malzemeler veya oluklu/petek teşhir panolarından yapılmış karmaşık, üç boyutlu yapısal tasarımlar üretmek için mükemmel bir alettir. İyi düşünülmüş tasarımı, hızlı alet değişimi ve kolay, hassas açı ayarlamaları sağlar. 16–25 mm /0,63–0,98 inç malzeme kalınlıkları için uygundur.
VCT2, dokuz farklı açıda (0°, 5°, 10°, 15°, 22,5°, 30°, 45°, 50°, 60°) kesim yapabilir.
- Basit ve hassas açı ayarlamaları
- Dokuz farklı açıda kesim yapar
- Çok hızlı bıçak değişimi
- G3 ve D3 ile uyumludur

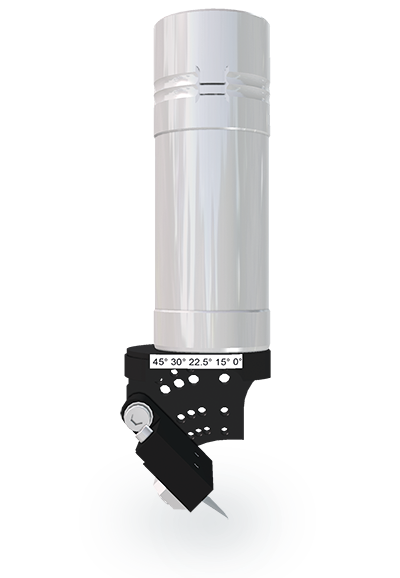

V-Kesme Aleti, karton, köpük çekirdekli malzemeler veya oluklu/petek teşhir kartonlarından yapılmış karmaşık, üç boyutlu yapısal tasarımlar üretmek için mükemmel bir alettir. İyi düşünülmüş tasarımı, hızlı alet değişimi ve kolay, hassas açı ayarlamaları sağlar. 16 mm / 0,63 inç’e kadar malzeme kalınlıkları için uygundur.
VCT1, sekiz farklı açıda (0°, 5°, 7,5°, 10°, 15°, 22,5°, 30°, 45°) kesim yapabilir.
- Basit ve hassas açı ayarlamaları
- Sekiz farklı açıda kesim yapar
- Çok hızlı bıçak değişimi
- G3, S3, D3 ile uyumludur
URT’nin kalbinde, malzemeye ve uygulamaya bağlı olarak 80.000 rpm’ye kadar çalışan 300 W’lık bir freze mili bulunur. URT, kolay frezeleme işleri ve çok çeşitli malzemelerin gravürü için mükemmel bir araçtır.
URT, frezeden gravür aletine kolayca dönüştürülebilir. Gravür modunda, aletin yüksekliği bir mikrometre vidasıyla hassas bir şekilde ayarlanabilir. Bu, tutarlı çizgi genişlikleri ve derinlikleriyle hassas gravür sağlar.
İyi tasarlanmış toz emme sisteminden gelen hava akışı, hem freze ucunu hem de mili etkili bir şekilde soğutarak ömürlerini önemli ölçüde artırır.
- Tek aletle frezeleme ve gravür
- Freze derinliğinin tutarlı ve hassas kontrolü
- 80.000 rpm’ye kadar 300 Watt freze mili
- Kademesiz ayarlanabilir hız
- Geniş Zünd freze ucu yelpazesi mevcuttur
- G3, S3, L3, D3 ile uyumludur
G3 Modüler malzeme taşıma çözümleri
Tandem çalışmada boşta kalma süresi yok
Üretim iş akışınızı tandem çalışma ile optimize edin. Yükleme ve boşaltma, üretim devam ederken gerçekleşir. Operatör bir tarafa malzeme yüklerken, kesici diğer taraftan çalışmaya devam eder. Bu, boşta kalma süresini ortadan kaldırır ve üretkenliği artırır.
Kart Taşıma Sistemi - BHS150
Kart Taşıma Sistemi - BHS

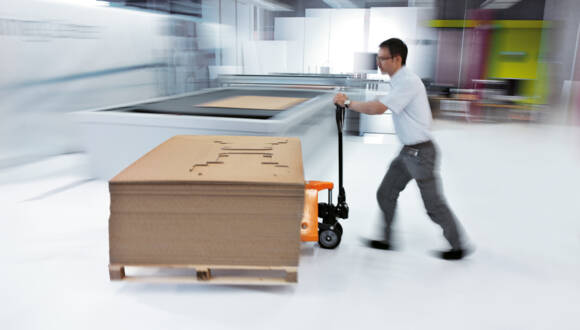

Otomatik malzeme taşıma ve yüksek performanslı dijital kesimin benzersiz birleşimiyle, üretimi normal mesai saatlerinin ötesine taşıyabilirsiniz. Personel gereksinimleri, istiflenmiş paletlerin yüklenmesi ve boşaltılmasıyla sınırlıdır.
Yuvarlanma Üniteleri
Zünd, esnek, rulo halindeki malzemeler için malzeme taşıma çözümlerinde engin deneyime sahiptir. Ürün yelpazemiz, rulo halindeki malzeme ne kadar zorlu olursa olsun, kesme sisteminiz için mükemmel rulo açma cihazını sunar.
Merkez Sarıcı
Sağlam yapısı ve tahrik sistemi sayesinde, Center Winder, hem açma hem de geri sarma için 100 kg/220 lb’ye kadar ruloları kaldırabilir. İyi tasarlanmış mekanizması, tutarlı malzeme gerginliği sağlar. Kumaşlar, kırışma veya bozulma olmadan kesme sistemine beslenebilir.
